Trong cấu tạo của hộp mực 12A dùng cho máy in Canon LBP 2900, trống máy in Canon 2900 đóng vai trò tiếp nhận hình ảnh từ tia laser và chuyển tải mực lên bề mặt giấy. Tuy nhiên, đây cũng là linh kiện dễ bị tác động bởi các yếu tố bên ngoài như bụi bẩn hay giấy kém chất lượng. Bài viết sau đây của Drivermayin.vn sẽ cung cấp cho bạn đầy đủ thông tin cần thiết liên quan.

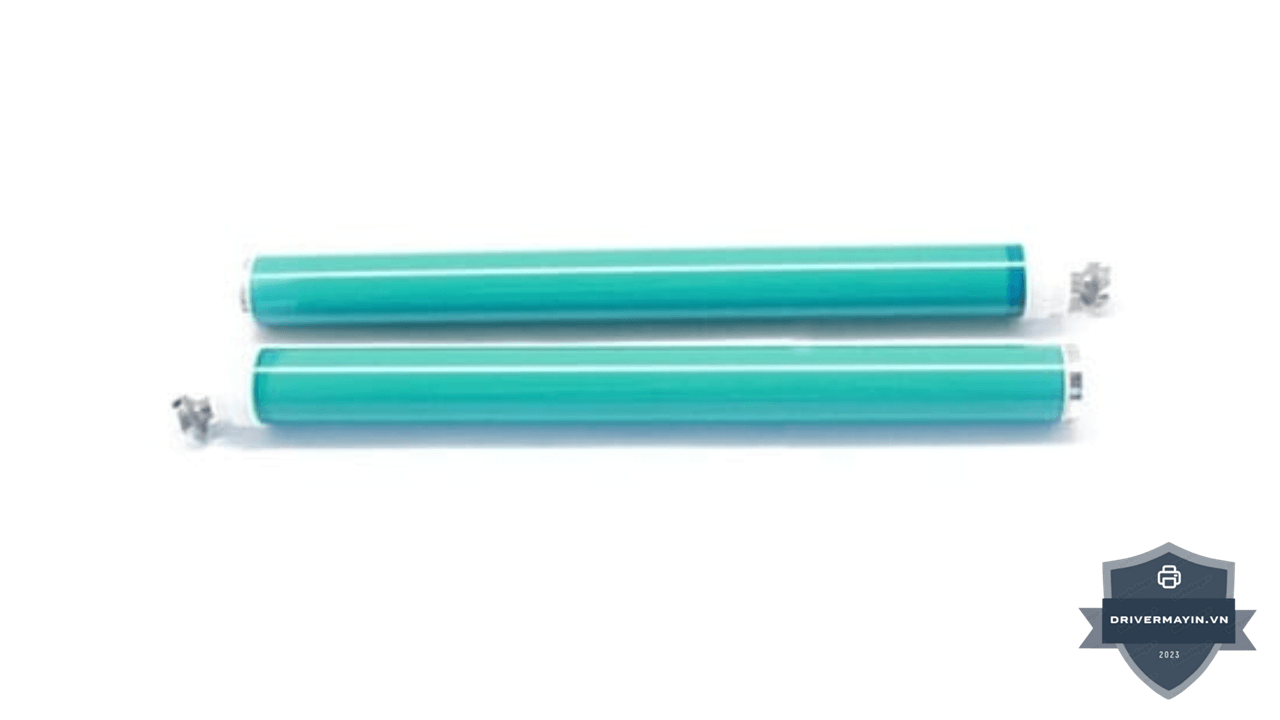

Drum máy in là gì?

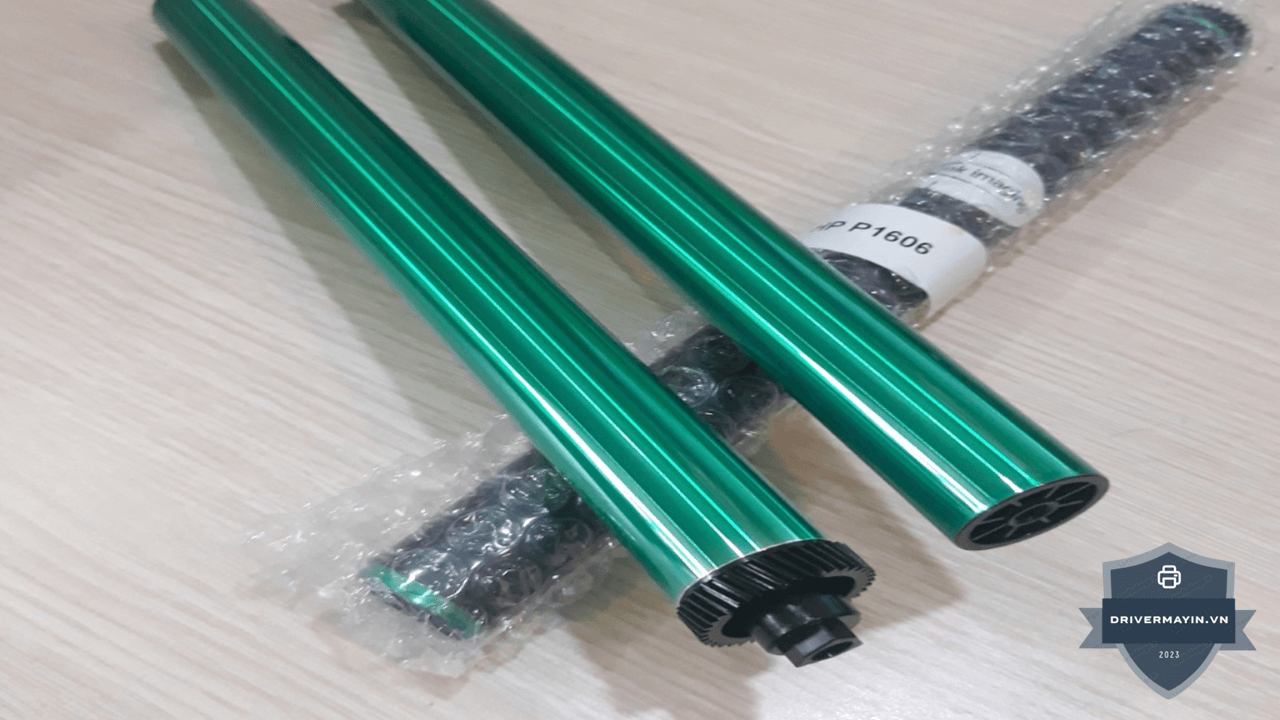

Drum máy in là một linh kiện hình trụ tròn bên trong hộp mực của máy in laser và máy photocopy, có nhiệm vụ tiếp nhận tia laser → tạo ảnh tĩnh điện → thu hút bột mực → chuyển mực lên mặt giấy. Đây là bộ phận quyết định trực tiếp chất lượng bản in chữ có sắc nét không, có bị sọc, đốm đen, hay mờ nhạt không.
Các tên gọi khác của drum:
- Trống máy in / Trống in tên gọi thông dụng nhất tại Việt Nam
- Drum từ tiếng Anh, giới kỹ thuật hay dùng
- Trống OPC = Organic Photo Conductor (bộ dẫn điện quang hữu cơ), tên gọi kỹ thuật
- Trống từ vì trong quá trình tạo ảnh có dùng từ tính

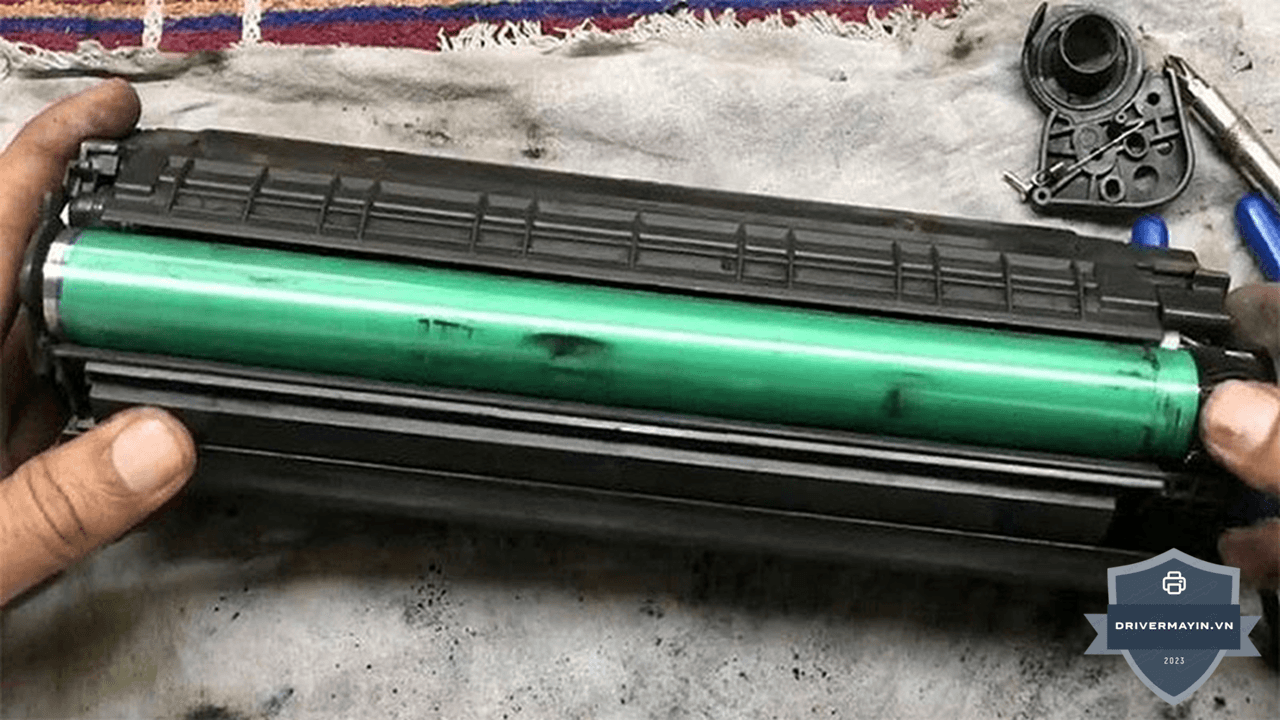

Drum nằm ở đâu trong máy in?
Tuỳ thiết kế của hãng, drum có thể ở 2 vị trí:

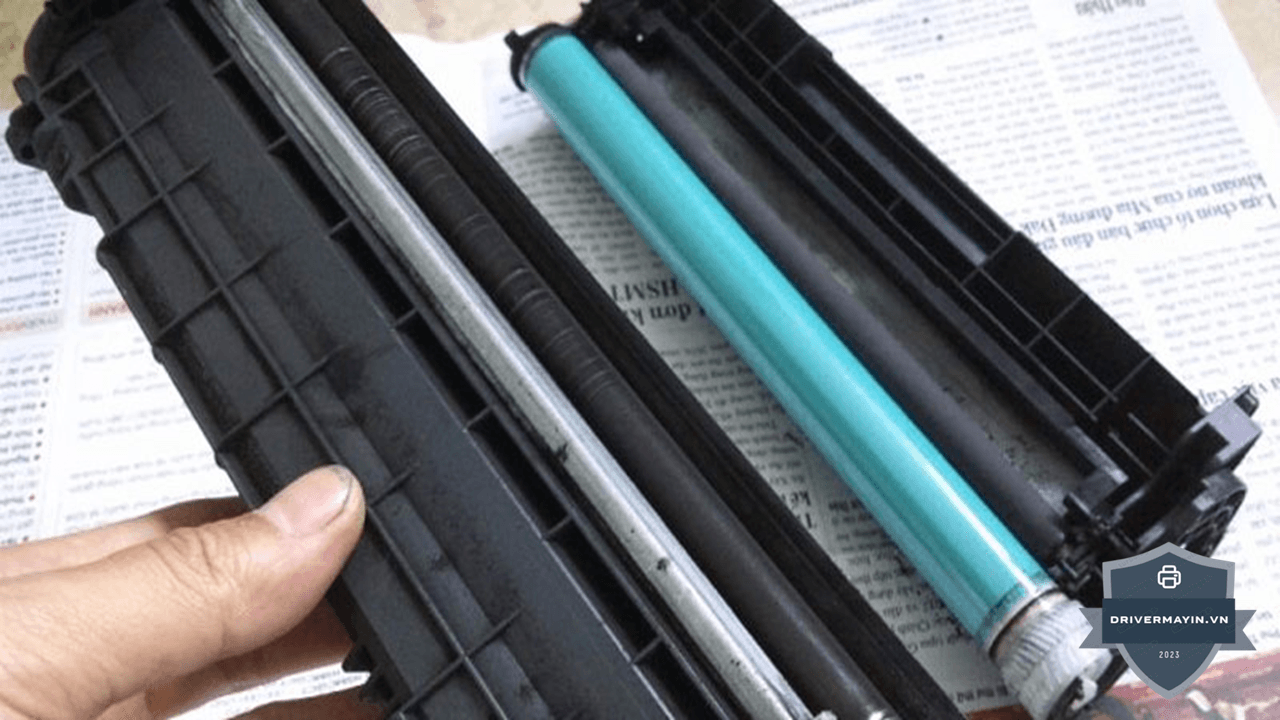

- Tích hợp trong hộp mực (Canon, HP dòng cũ): Drum là một phần bên trong Cartridge thay hộp mực = thay drum mới

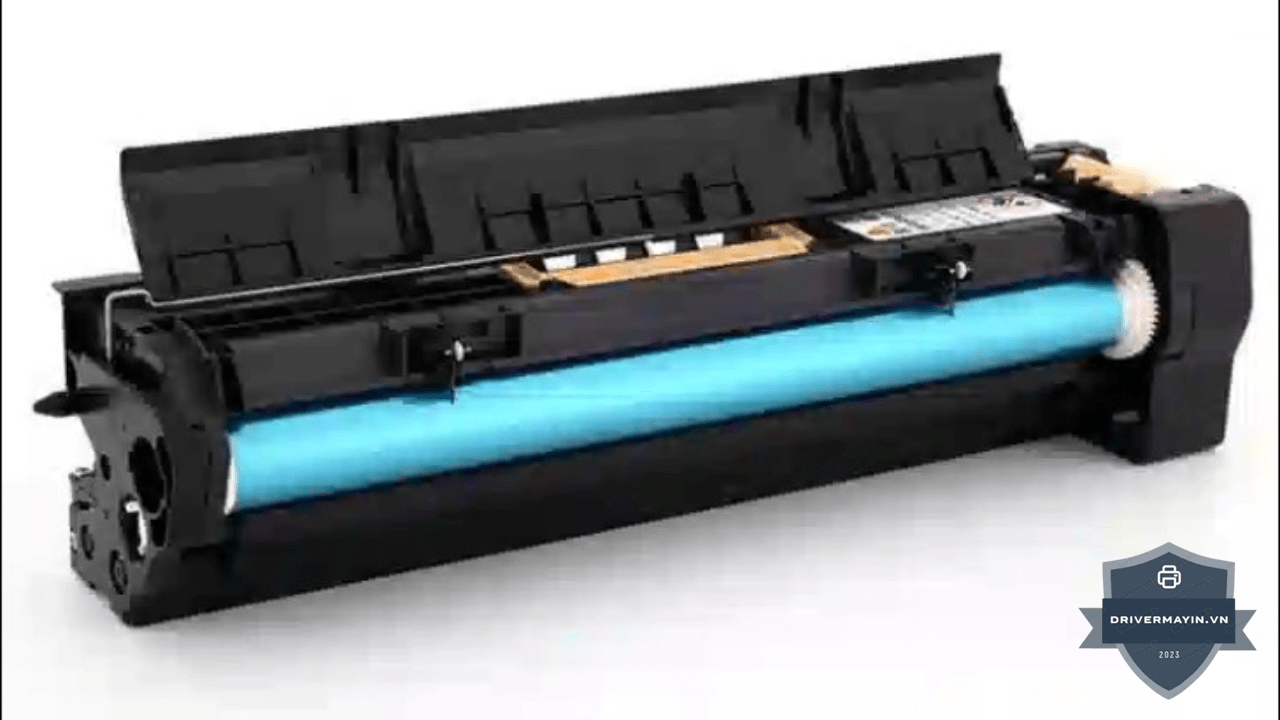

- Drum độc lập (Brother, HP dòng mới): Drum là linh kiện riêng biệt, hộp mực chỉ chứa bột mực hai linh kiện có tuổi thọ khác nhau và được thay riêng

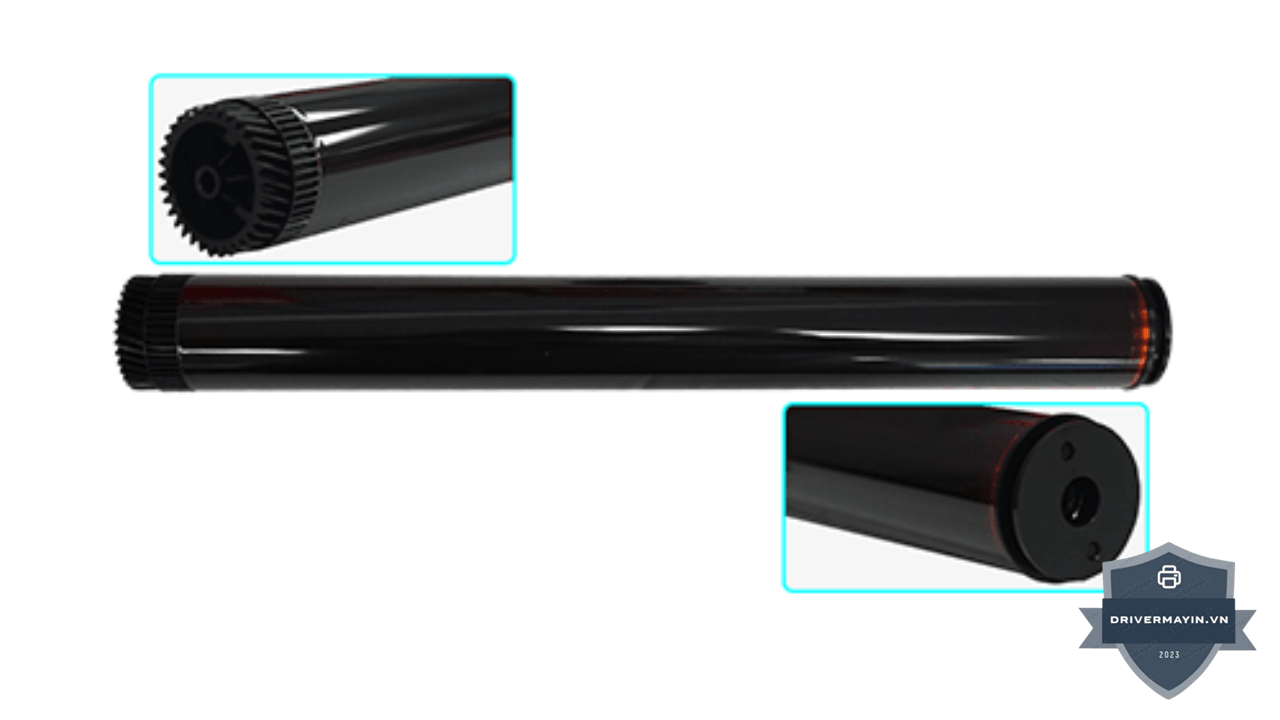

Cấu tạo bên trong drum máy in Canon 2900
Drum có cấu tạo phức tạp hơn vẻ ngoài đơn giản. Bao gồm 4 thành phần từ trong ra ngoài:
Lõi Drum (Core)
Ống nhôm rỗng hình trụ, đường kính từ 2cm đến 15cm tùy dòng máy. Nhôm được chọn vì:
- Dẫn điện tốt (cần thiết cho quá trình tích điện)
- Phi từ tính (không gây nhiễu từ trường trong quá trình in)
- Nhẹ, bền, gia công dễ
Lớp quang dẫn OPC (Organic Photo Conductor)
Đây là lớp quan trọng nhất, phủ trực tiếp lên lõi nhôm thường có màu xanh lá hoặc xanh dương đặc trưng. Được làm từ vật liệu hữu cơ nhạy cảm với ánh sáng:
- Trong bóng tối: duy trì điện tích âm
- Khi có ánh sáng chiếu vào: điện tích bị trung hòa ngay tại điểm được chiếu
- Ánh sáng càng mạnh → điện tích mất đi càng nhiều
Đây là lý do tuyệt đối không được để ánh sáng chiếu vào drum khi tháo ra khỏi máy ánh sáng làm mất điện tích toàn bộ bề mặt, phá hủy khả năng tạo ảnh.
Lớp nhiễm điện (Charge Layer)
Lớp phụ trợ giúp bề mặt drum:
- Nhiễm điện tích âm đồng đều trước mỗi vòng in
- Bảo lưu điện tích trong bóng tối
Lớp bảo vệ (Protective Layer)
Lớp ngoài cùng mỏng, bảo vệ lớp OPC khỏi:
- Trầy xước cơ học
- Bụi bẩn và hóa chất
- Tác động nhiệt từ cụm sấy
Khi bề mặt drum bị xước, lớp OPC ở điểm đó bị phá vỡ vĩnh viễn không thể sửa chữa, chỉ có thể thay mới.
Nguyên lý hoạt động của drum máy in Canon 2900
Đây là quy trình điện-quang-cơ phức tạp diễn ra trong vài phần nghìn giây mỗi lần in:
Bước 1 — Tích điện (Charging): Corona wire hoặc charge roller truyền điện tích âm đồng đều lên toàn bộ bề mặt drum. Drum bắt đầu quay.
Bước 2 — Chiếu laser tạo ảnh (Exposing): Tia laser quét lên bề mặt drum theo đúng hình dạng nội dung cần in. Vùng nào được laser chiếu → điện tích âm biến mất → trở thành vùng điện tích trung tính/dương.
Bước 3 — Thu hút bột mực (Developing): Trục từ (developer roller) đưa bột mực đến gần drum. Bột mực nhiễm điện âm:
- Bị đẩy khỏi vùng còn điện tích âm (vùng nền trắng)
- Bị hút vào vùng đã mất điện tích (vùng có chữ/hình ảnh) → Tạo ra hình ảnh bột mực trên bề mặt drum
Bước 4 — Chuyển mực sang giấy (Transferring): Giấy đi qua tiếp xúc với drum. Transfer roller (trục chuyển) đặt điện tích dương phía sau giấy → hút toàn bộ bột mực từ drum sang giấy.
Bước 5 — Sấy cố định mực (Fusing): Cụm sấy nung nóng (~180°C) làm bột mực nóng chảy và bám cố định vào sợi giấy. Đây là lý do bản in laser không bị nhòe khi ướt.
[Laser] → [Drum tích điện] → [Bột mực bám theo ảnh]
→ [Chuyển mực sang giấy] → [Cụm sấy cố định]
So sánh drum tích hợp và Drum độc lập
Đây là sự khác biệt quan trọng giữa các hãng và ảnh hưởng trực tiếp đến chi phí sử dụng lâu dài:
| Đặc điểm | Drum tích hợp trong hộp mực | Drum độc lập (tách rời) |
|---|---|---|
| Hãng phổ biến | Canon LBP cũ, HP LaserJet cũ | Brother HL/DCP, HP dòng mới |
| Ví dụ model | Canon 2900 (Cartridge 303) | Brother HL-L2321D (drum DR-2455) |
| Thay thế | Thay hộp mực = thay cả drum | Hộp mực và drum thay độc lập |
| Chi phí/trang | Cao hơn (drum mới mỗi lần hết mực) | Thấp hơn lâu dài (drum dùng được 3–5 lần thay mực) |
| Tiện lợi | Rất đơn giản thay 1 linh kiện | Cần theo dõi 2 linh kiện riêng biệt |
| Rủi ro drum hỏng sớm | Drum mới mỗi lần → ít rủi ro | Drum dùng lâu → có thể xuống cấp |
Ý nghĩa thực tế với Canon 2900: Canon LBP 2900 dùng drum tích hợp trong Cartridge 303. Khi thay hộp mực mới hoàn toàn (1.2–1.8 triệu), bạn đã nhận được drum mới. Khi chỉ đổ mực bột (~80–150K), drum vẫn là drum cũ và tiếp tục hao mòn.

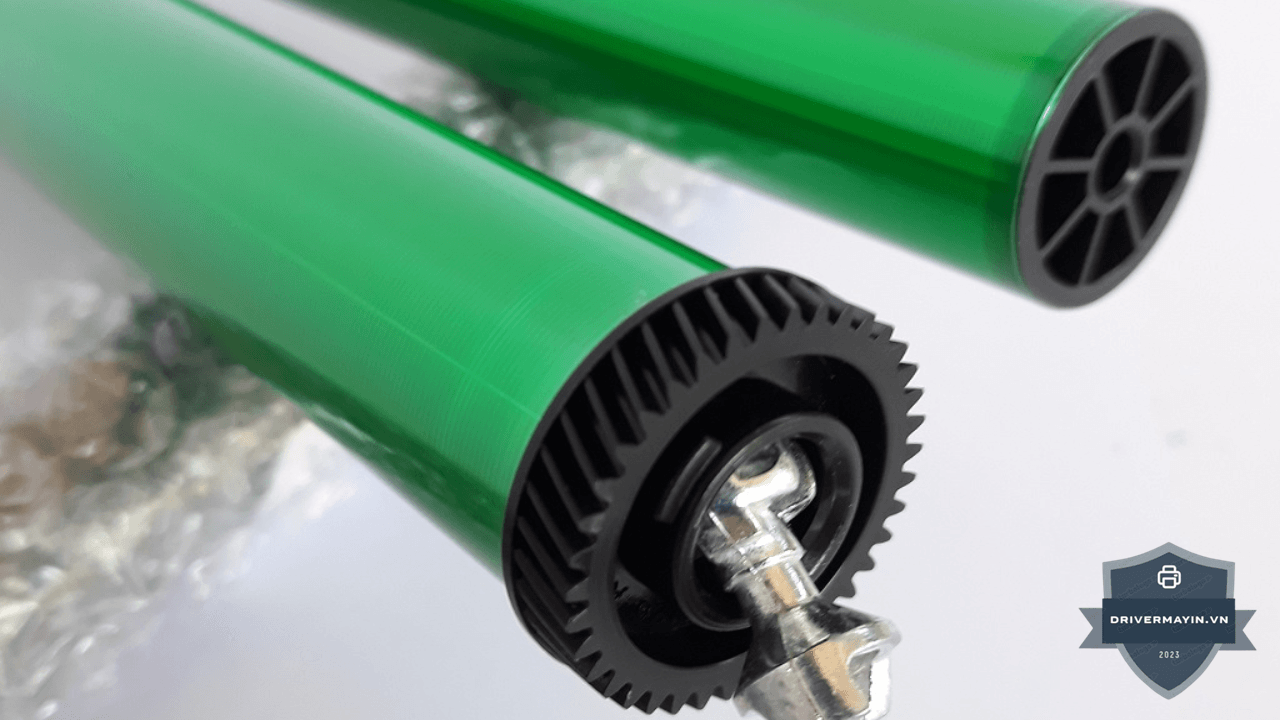

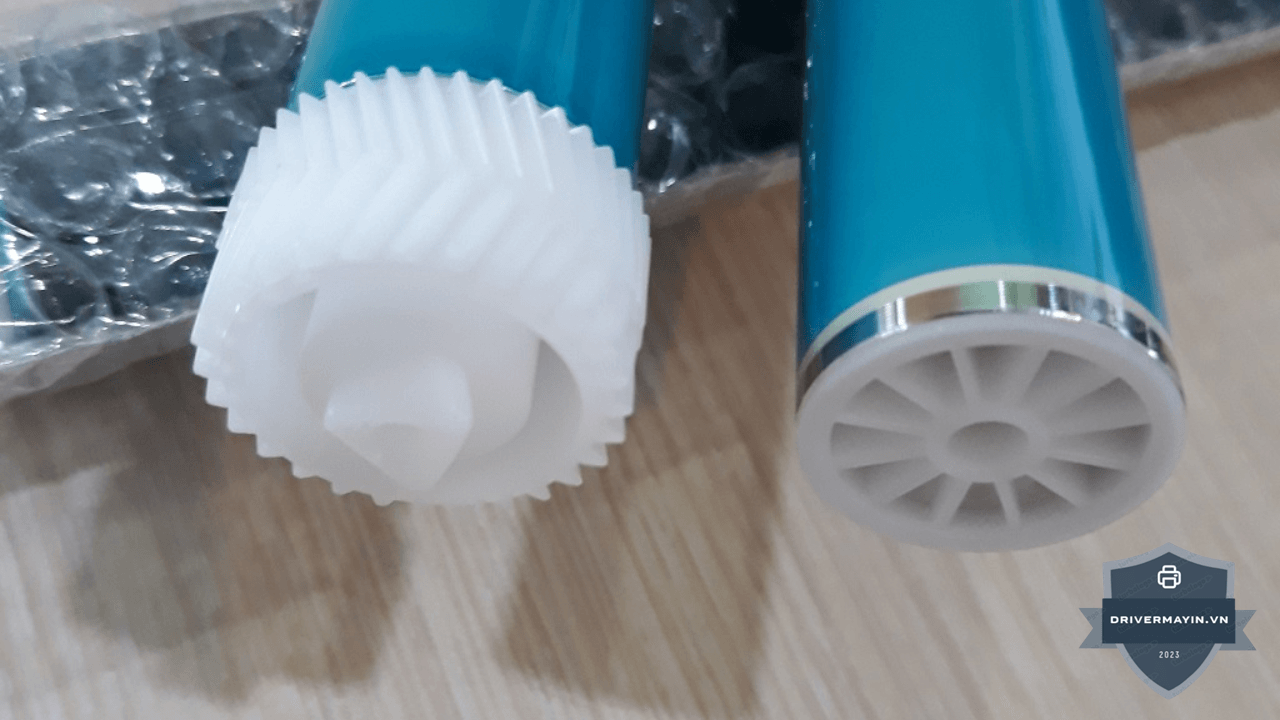

Phân loại các drum phổ biến và cách nhận biết qua bánh răng
Mỗi loại drum có cấu hình bánh răng đặc trưng để phân biệt. Đây là cách kỹ thuật viên nhận biết nhanh khi có nhiều loại drum để lẫn:

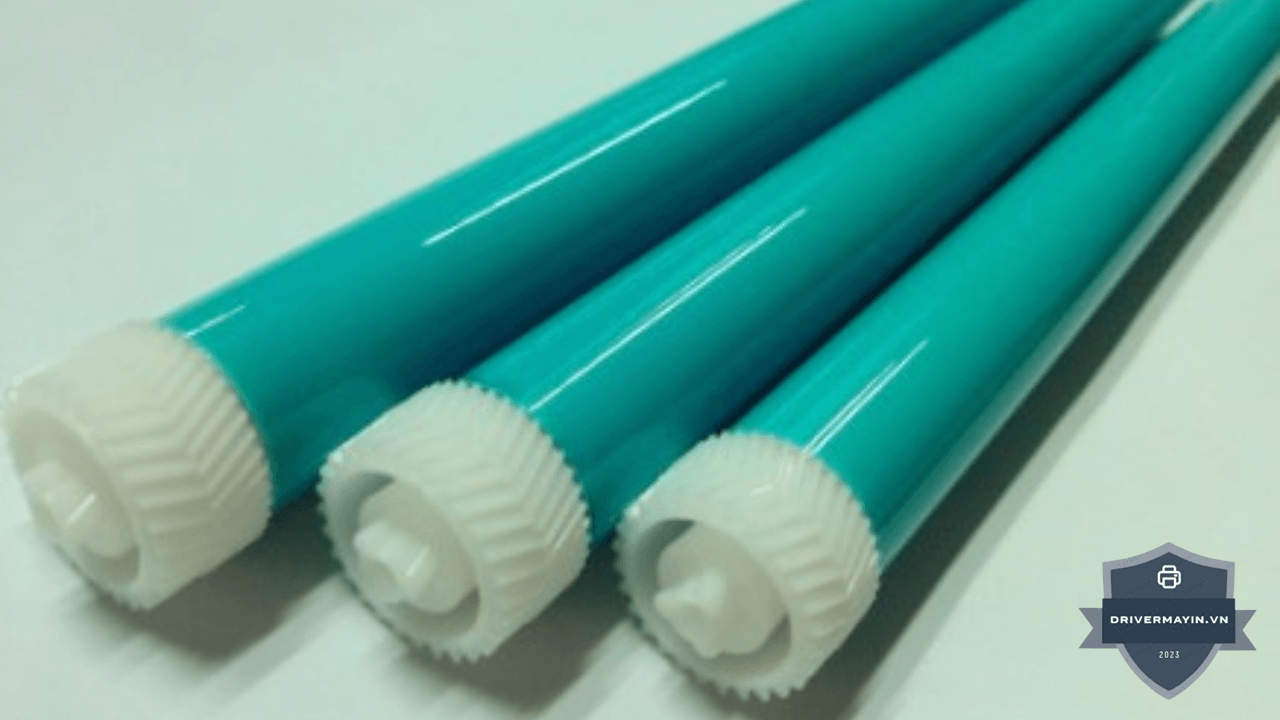

Drum 12A (Canon 303 / Drum Canon 2900)
- Nhận biết: 2 hàng bánh răng đan xen nhau theo hình mũi tên (chéo nhau) đặc điểm duy nhất không nhầm lẫn được.
- Dùng cho: Canon 2900, Canon LBP 3000, HP 1010, HP 1020, HP 1022, HP 1015, HP 1018, HP 3050, Canon 4310D
Drum 15A
- Nhận biết: 2 hàng bánh răng 1 hàng thẳng + 1 hàng chéo (không chéo nhau như 12A). Lõi nhựa ở đầu bánh răng nhô cao hơn 12A.
- Dùng cho: Canon 1210, HP 1300, HP 1200, hộp mực EP25, EP26
Drum 35A
- Nhận biết: 1 hàng bánh răng duy nhất, răng thẳng đứng, khoảng cách giữa các răng đều nhau. Drum ngắn hơn 12A và 15A.
- Dùng cho: Canon MF3010, Canon MF212W, HP 1005, HP 1006, hộp mực 35A
Drum 49A/53A
- Nhận biết: 1 hàng bánh răng, lõi nhựa nhô ra dài ở đầu bánh răng (đặc điểm phân biệt dễ nhất). Thân drum dài hơn 35A.
- Dùng cho: Canon 3300, HP 1320, HP 2015, hộp mực 49A, 53A, Canon Cartridge 308
Drum 05A/80A
- Nhận biết: Đầu bánh răng có lõi kim loại lỏng lẻo, rung lắc được đây là dấu hiệu đặc trưng dễ nhận nhất. Cấu hình bánh răng phức tạp hơn các loại trên.
- Dùng cho: HP 2055d, HP 2035, HP Pro 400, hộp mực 05A, 80A
Drum 26A
- Nhận biết: Drum nhỏ, ngắn, bánh răng nhỏ và mảnh. Thường nhầm với 51A phân biệt bằng đường kính drum (26A nhỏ hơn).
- Dùng cho: HP LaserJet Pro M402, M426 (hộp mực 26A/26X)
Drum 51A
- Nhận biết: Tương tự 26A nhưng dài hơn và bánh răng có một số điểm khác biệt về độ cao răng.
- Dùng cho: HP LaserJet Pro M404, M428 (hộp mực 51A/51X)
Drum dòng Brother (DR-2240, DR-2360, DR-2455...)
- Nhận biết: Drum riêng biệt, KHÔNG nằm trong hộp mực đây là đặc điểm phân biệt lớn nhất so với Canon/HP. Drum Brother có tay cầm riêng, lắp vào máy độc lập với hộp mực.
- Dùng cho: Toàn bộ dòng máy in Brother HL/DCP/MFC mỗi series dùng drum khác nhau (DR-2240 khác DR-2360 về chiều dài và chốt gắn)
Bảng so sánh drum theo hãng
| Tiêu chí | Canon LBP (2900...) | HP LaserJet | Brother HL/DCP |
|---|---|---|---|
| Loại drum | Tích hợp trong hộp mực | Tích hợp (dòng cũ) / Độc lập (dòng mới) | Drum độc lập hoàn toàn |
| Tuổi thọ trung bình | ~7.000–8.000 trang | ~7.000–8.000 trang | ~12.000–15.000 trang |
| Chi phí thay | Bao gồm khi thay hộp mực | Bao gồm khi thay hộp mực | Thay riêng ~300K–500K |
| Màu sắc bề mặt | Xanh lá (OPC) | Xanh lá (OPC) | Xanh lam hoặc xám |
| Nhận biết drum hỏng | Theo dấu hiệu bản in | Theo dấu hiệu bản in | Có đèn LED báo thay drum |
| Ưu điểm | Đơn giản, không cần quản lý | Đơn giản | Tiết kiệm hơn theo trang in |
| Nhược điểm | Chi phí cao hơn/trang | Chi phí cao hơn/trang | Phải theo dõi 2 linh kiện |
Tuổi thọ drum thực tế theo từng hãng
Tuổi thọ drum phụ thuộc vào nhiều yếu tố, không chỉ số trang:
Theo số trang in (trung bình thực tế):
| Hãng máy in | Tuổi thọ drum |
|---|---|
| Canon LBP (2900, 6030...) | ~7.000–8.000 trang |
| HP LaserJet (1020, P1102...) | ~7.000 trang |
| Samsung (ML, SCX...) | ~5.000 trang |
| Brother HL/DCP (drum độc lập) | ~12.000–15.000 trang |
| Máy photocopy văn phòng | ~30.000–100.000 trang |
Theo thời gian (nếu ít dùng):
- Canon 2900: ~8 tháng không dùng → drum bắt đầu lão hóa
- Brother DR: ~12 tháng → drum bắt đầu giảm chất lượng
Yếu tố làm drum hỏng nhanh hơn:
| Yếu tố | Tác động | Mức độ nguy hiểm |
|---|---|---|
| Tiếp xúc ánh sáng trực tiếp | Phá hủy lớp OPC ngay lập tức | Rất cao |
| Chạm tay vào bề mặt xanh | Dầu tay gây hỏng điểm cố định | Cao |
| Dùng mực bột hạt thô (>15 micron) | Mài mòn 3–5x nhanh hơn | Cao |
| Môi trường ẩm, mốc | Bong tróc lớp OPC | Trung bình |
| In liên tục không nghỉ | Tích nhiệt → lão hóa sớm | Trung bình |
| Vệ sinh sai cách (dùng cồn, nước) | Hỏng lớp bảo vệ | Cao |
Dấu hiệu cách nhận biết khi cần thay drum
Khi drum hỏng, bản in sẽ có các biểu hiện đặc trưng khác với lỗi hết mực hay lỗi phần mềm:
Dấu hiệu 1 — Vệt sọc đen chạy dọc theo chiều di chuyển giấy: Drum bị xước theo đường dài → mực bám cố định vào vết xước → in vết đó lên giấy ở mỗi vòng quay.
Dấu hiệu 2 — Chấm đen lặp lại theo chu kỳ đều đặn: Tính khoảng cách giữa 2 chấm nếu bằng chu vi drum (~9.4cm cho drum 12A của Canon 2900), đó là drum hỏng điểm. Drum quay 1 vòng = 1 chu kỳ → chấm xuất hiện đều đặn.
Dấu hiệu 3 — Nền giấy bị xám hoặc đen không đều: Drum mất khả năng giữ điện tích đồng đều → mực bám cả vào vùng nền → nền giấy bị "bẩn" dù không có nội dung in.
Dấu hiệu 4 — Bản in bị đen hai đầu hoặc một đầu trang: Drum bị xước nặng ở một phần → vùng đó bám mực bất thường → đầu trang bị đen.
Dấu hiệu 5 — Chất lượng in kém dù mực còn đầy: In ra nhạt, mờ, hoặc thiếu chi tiết dù vừa đổ mực mới → drum đã mòn quá mức, không còn tạo được ảnh điện tích đủ mạnh.
Kiểm tra nhanh drum hỏng hay hết mực: Lắc hộp mực 5–6 lần rồi in thử. Nếu bản in cải thiện rõ rệt → do mực phân bố không đều, drum vẫn ổn. Nếu vẫn có sọc/chấm ở cùng vị trí → drum hỏng.
Vệ sinh drum đúng cách khi nào được và khi nào không ?
Khi có thể vệ sinh (drum bám bụi nhẹ, chưa xước):
- Tháo drum ra khỏi hộp mực trong ánh sáng yếu (không để đèn chiếu trực tiếp)
- Dùng khăn mềm khô, sạch lau nhẹ theo chiều vòng tròn (không lau ngược chiều quay)
- Dùng bóng thổi bụi thổi nhẹ các góc cạnh
- Tránh để drum tiếp xúc ánh sáng quá 60 giây trong quá trình vệ sinh
- Lắp lại ngay sau khi vệ sinh
Tuyệt đối KHÔNG làm:
- Dùng cồn, nước, dung môi để lau hóa chất phá hủy lớp OPC ngay lập tức
- Dùng khăn giấy thô gây trầy xước bề mặt
- Chạm tay vào bề mặt xanh dầu tay thấm vào lớp OPC gây hỏng điểm
- Lau ngược chiều quay của drum xước theo hướng bất thường
- Để ánh sáng chiếu thẳng vào drum khi vệ sinh
Khi KHÔNG thể vệ sinh (phải thay mới):
- Drum có vết xước nhìn thấy bằng mắt thường
- Bề mặt drum bị bong tróc hoặc biến màu
- Đã vệ sinh nhưng bản in vẫn có sọc/chấm ở cùng vị trí

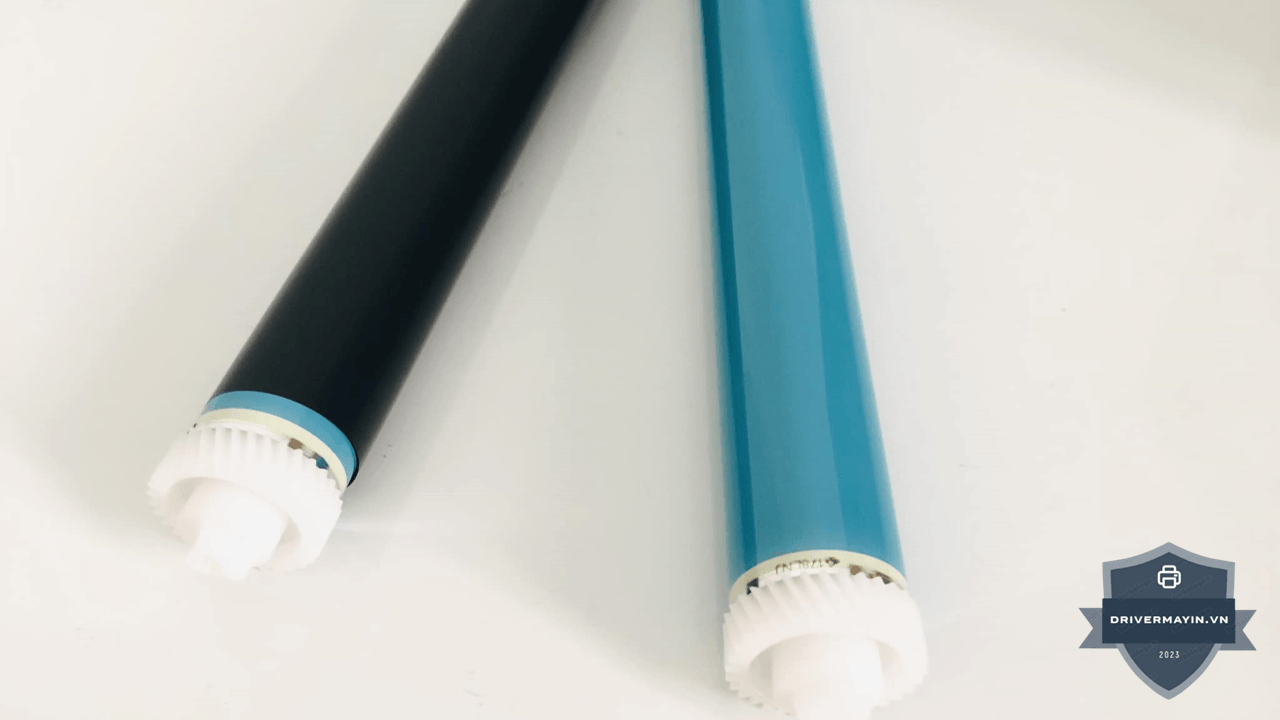

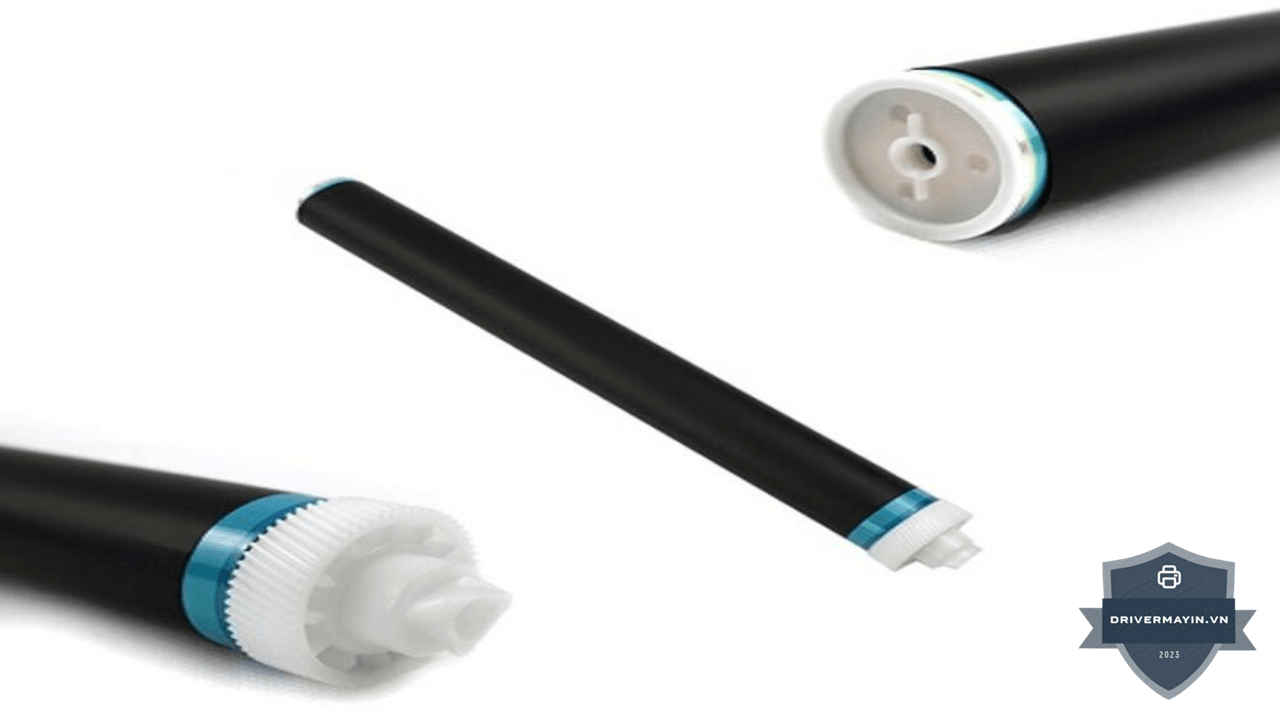

Drum OPC vs. Drum thông thường ưu điểm sức khỏe và môi trường
Trên thị trường có 2 loại drum khác nhau về vật liệu lớp quang dẫn:

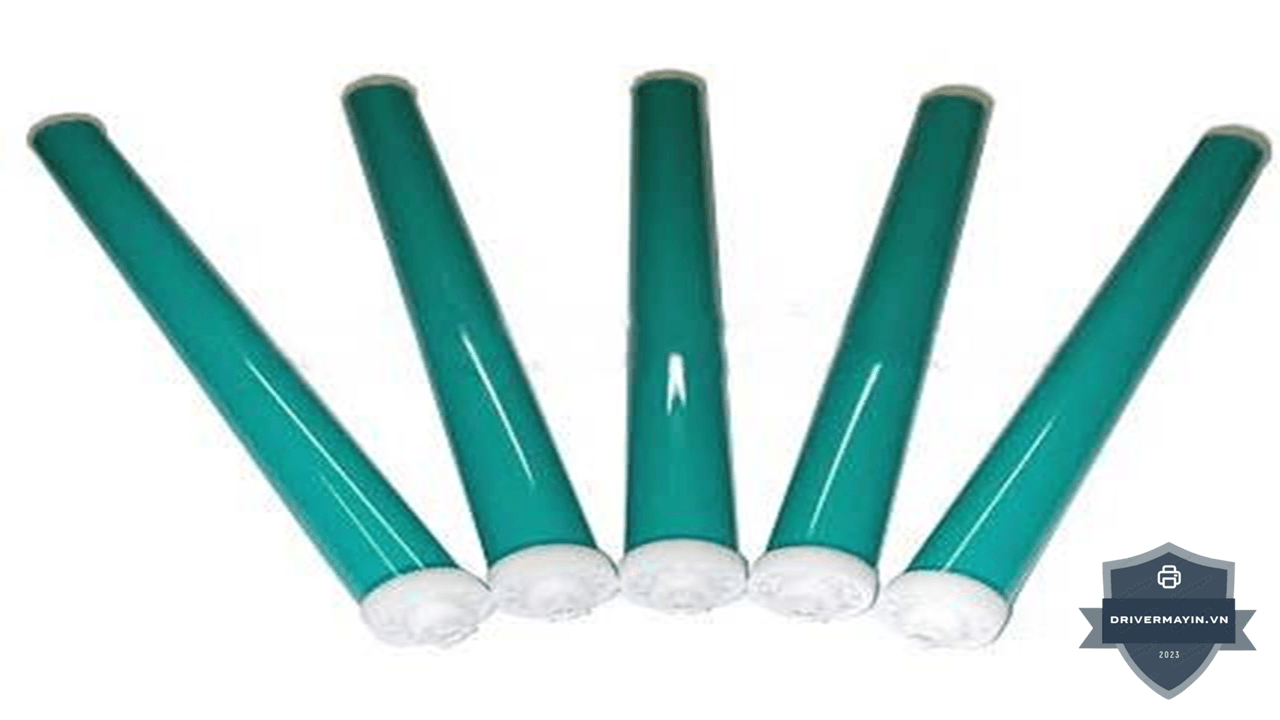

Drum OPC (Organic Photo Conductor):
- Lớp quang dẫn làm từ vật liệu hữu cơ
- Không sinh ra khí Ozon trong quá trình in an toàn sức khỏe
- Độ bền cao hơn, tái tạo hình ảnh sắc nét hơn
- Phổ biến trong tất cả máy in laser hiện đại
Drum thông thường (không OPC):
- Lớp quang dẫn làm từ Selenium hoặc vật liệu vô cơ khác
- Sinh ra khí Ozon khi in có hại cho sức khỏe (kích thích đường hô hấp, nhức đầu nếu tiếp xúc nhiều)
- Chủ yếu còn thấy trong máy in/photocopy cũ đời 1990–2000
- Không còn được sản xuất cho máy in văn phòng mới
Hầu hết máy in laser từ năm 2000 trở đi đều dùng drum OPC không cần lo ngại về khí Ozon. Chỉ cần đảm bảo phòng in thông thoáng là đủ.
Lời kết
Việc nhận biết sớm các dấu hiệu hao mòn như sọc đen hay mờ chữ để thay thế kịp thời không chỉ giúp công việc của bạn trôi chảy mà còn bảo vệ các linh kiện khác trong hộp mực 12A. Hy vọng những chia sẻ về cách lựa chọn và bảo quản trống máy in trên đây đã giúp bạn có thêm kinh nghiệm để duy trì máy in Canon 2900 luôn ở trạng thái hoạt động tốt nhất
