Trục cao su máy in HP M211DW
Trục cao su máy in HP M211DW là gì?

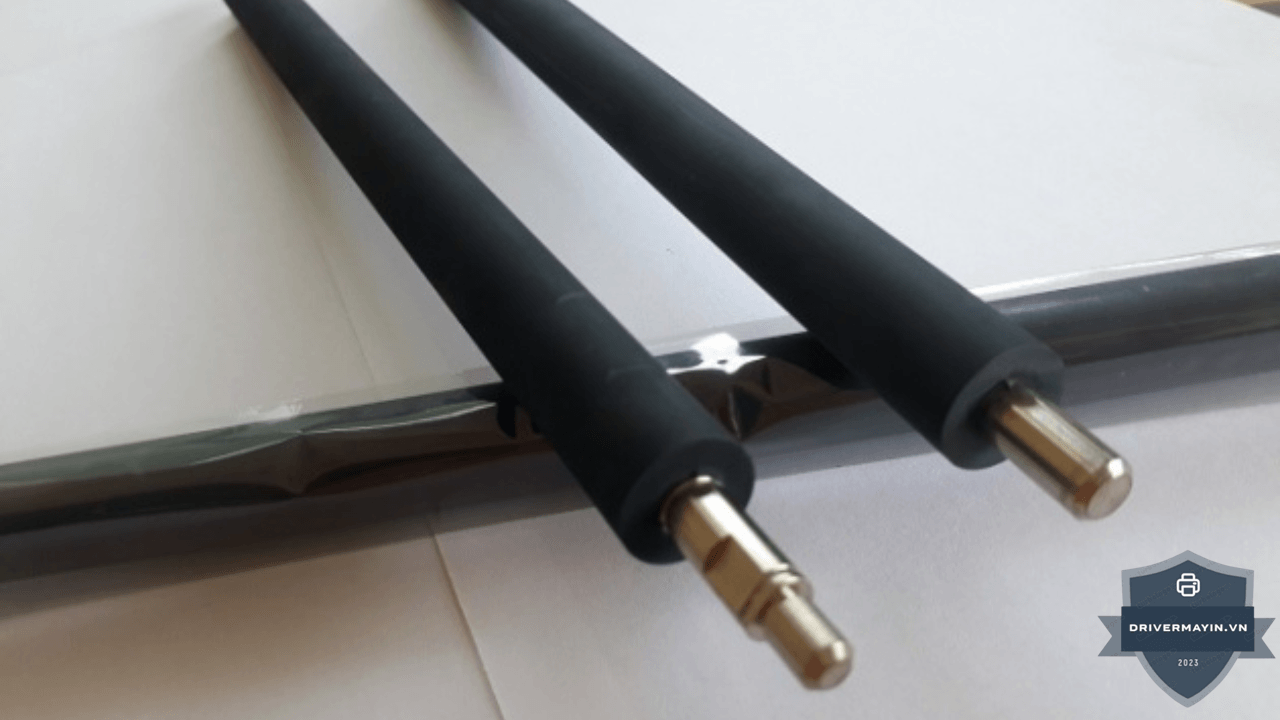

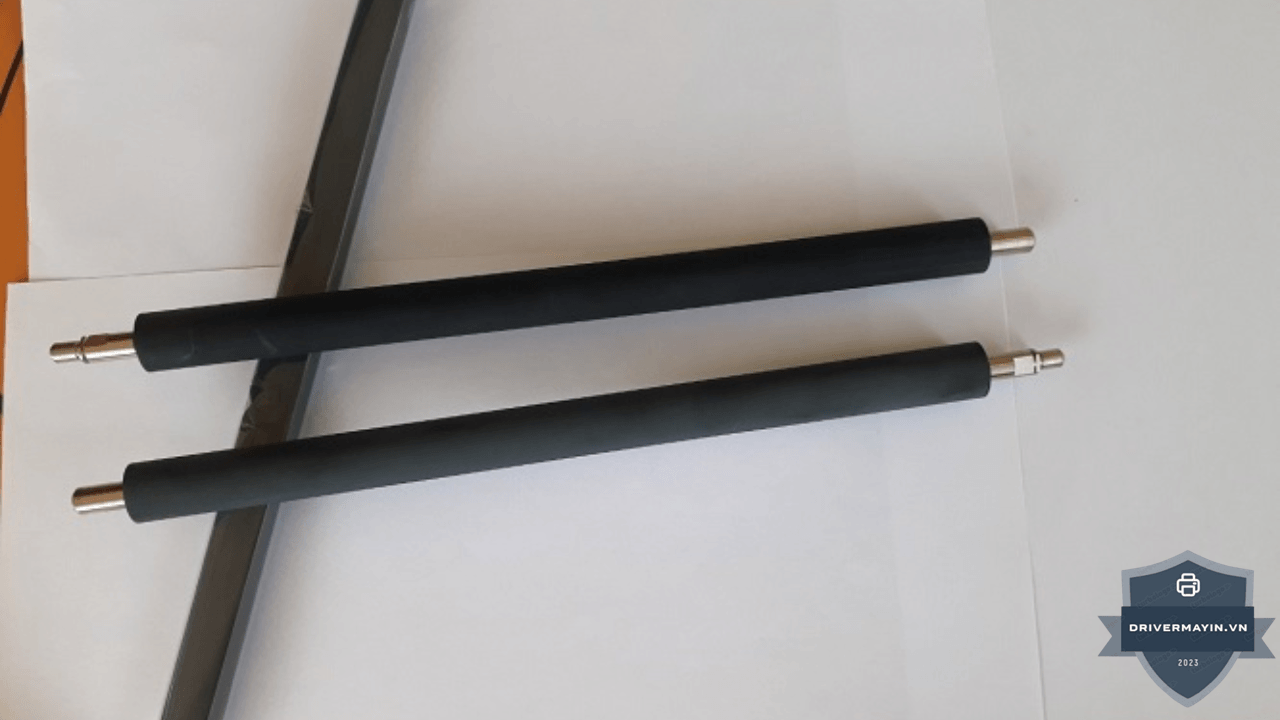

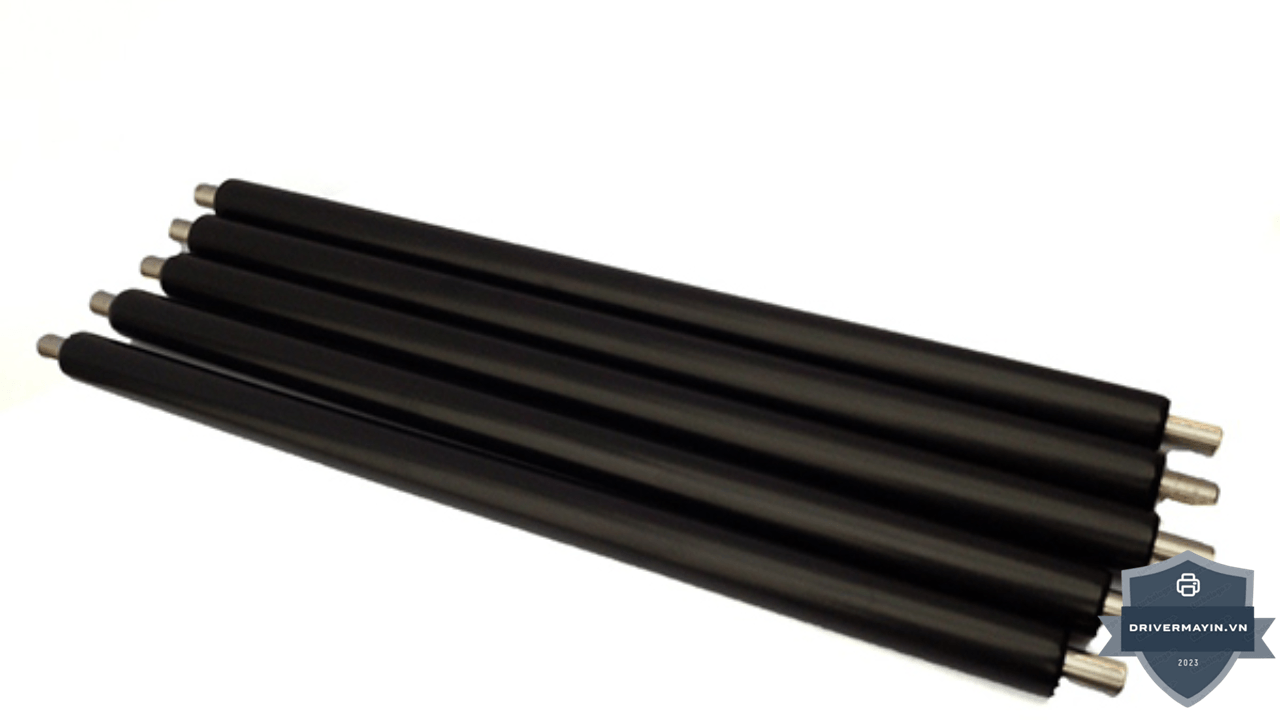

Trong hộp mực máy in laser, trục cao su mà mọi người hay nhắc chính là trục sạc tiếng Anh gọi là PCR (Primary Charge Roller). Đây là trục có lõi kim loại phủ một lớp cao su dẫn điện, tì sát vào trống (drum) trong ngăn trống của hộp mực.
Nhiệm vụ của nó là phủ một lớp điện tích đều lên bề mặt trống trước khi tia laser quét lên. Không có bước tích điện này, trống không thể vẽ được hình ảnh cần in nên trục sạc là mắt xích đầu tiên quyết định bản in sạch hay bị nền xám.
Trong máy in có hai bộ phận bằng cao su: trục sạc (PCR, trong hộp mực) và lô ép (trong cụm sấy). Khi ai đó nói "trục cao su máy in", họ thường muốn nói tới trục sạc bộ phận gây lỗi nền xám/chấm đen. Còn lô ép (cũng bằng cao su) thì thường được gọi riêng là "lô ép" hay "rulo ép".
Trục cao su máy in HP M211DW hoạt động thế nào?
Để hiểu vì sao trục sạc hỏng lại gây nền xám, hãy nhìn nhanh chuỗi tạo bản in trục sạc đứng ở bước đầu tiên:
- Trục sạc tích điện cho trống: phủ một lớp điện tích đều khắp bề mặt trống.
- Laser quét tạo ảnh: tia laser trung hòa điện tại vùng cần in, tạo "ảnh tĩnh điện" trên trống.
- Trục từ cấp mực: mực bám vào đúng vùng ảnh trên trống.
- Trống chuyển mực sang giấy, rồi cụm sấy (bao lụa + lô ép) nung chảy cho mực bám chặt.
Nếu trục sạc tích điện không đều (do bẩn hoặc lão hóa), toàn bộ trống bị "nhiễu điện" — mực bám cả vào vùng không cần in, tạo ra nền xám mờ hoặc chấm đen lặp lại.
Phân biệt 3 loại trục trong máy: trục sạc, trục từ, lô ép
Ba bộ phận này đều là "trục" và hai trong số đó bằng cao su — rất dễ nhầm khi mua. Bảng dưới là bảng tra nhanh dứt điểm:
| Loại trục | Chất liệu & vị trí | Nhiệm vụ | Khi hỏng gây |
|---|---|---|---|
| Trục sạc (trục cao su/PCR) | Cao su dẫn điện, ngăn trống | Tích điện đều cho trống | Nền xám, chấm đen lặp |
| Trục từ (trục hít mực) | Trục sắt, lõi nam châm, ngăn mực | Hút & cấp mực lên trống | In mờ, sọc trắng dọc |
| Lô ép (rulo ép) | Cao su chịu nhiệt, cụm sấy | Ép giấy vào bao lụa, cán mực | Nhăn giấy, kẹt giấy, mực nhòe |
Dấu hiệu trục sạc hỏng & cách chẩn đoán
Trục sạc hỏng gây lỗi liên quan đến điện tích trên trống biểu hiện đặc trưng là nền xám và chấm đen lặp:
| Hiện tượng | Nhiều khả năng do… |
|---|---|
| Nền xám mờ toàn trang | Trục sạc bẩn/tích điện không đều |
| Chấm đen/vệt đậm lặp lại theo chu vi trục | Trục sạc lão hóa/xước |
| Bản in đen bất thường, loang màu | Trục sạc mất tiếp xúc/hỏng nặng |
| Sọc đen dọc, dây mực | Gạt lớn (không phải trục sạc) |
| In mờ nhạt, sọc trắng dọc | Mực hoặc trục từ |
| Vệt/đốm lặp chu kỳ lớn hơn | Trống (drum) |
Cả trục sạc và gạt lớn đều có thể gây nền xám. Cách phân biệt: nếu nền xám đều khắp trang và có chấm đen lặp → thiên về trục sạc; nếu nền xám kèm sọc đen dọc, dây mực → thiên về gạt lớn. Vì cả hai đều rẻ, thợ thường vệ sinh/kiểm tra cả hai khi xử lý.
Nguyên nhân trục cao su máy in HP M211DW nhanh hỏng
- Bám bụi giấy & mực thừa: lớp bẩn làm tích điện không đều (thường chỉ cần vệ sinh).
- Nạp mực nhiều lần không thay: lớp cao su lão hóa sau ~2–3 lần nạp.
- Mực kém chất lượng: hạt mực bám cứng, làm mòn/xước bề mặt trục.
- Vệ sinh sai cách: dùng cồn mạnh hoặc vật cứng làm hỏng lớp cao su dẫn điện.
- Độ ẩm cao: ảnh hưởng khả năng dẫn điện của trục.
Giá trục cao su & bộ linh kiện hộp mực HP M211DW
| Linh kiện | Giá tham khảo | Vai trò |
|---|---|---|
| Trục sạc (trục cao su/PCR) | ~18.000đ | Tích điện cho trống |
| Trục từ (trục hít mực) | ~20.000–35.000đ | Hút & cấp mực lên trống |
| Gạt lớn (wiper blade) | ~12.000đ | Gạt mực thừa khỏi trống |
| Gạt nhỏ (doctor blade) | ~9.000đ | Định lượng mực trên trục từ |
| Trống (drum) | ~30.000–33.000đ | Bề mặt tạo hình bản in |
| Chip | ~65.000đ | Đếm trang, reset khi nạp |
| Mực nạp (120gr) | ~31.000–32.000đ | Bột mực để nạp lại |
Giá tham khảo từ thị trường linh kiện, chưa gồm công thợ, thay đổi theo nhà cung cấp và thời điểm.
